"Đường băng" chính xác của ngành công nghiệp hiện đại

Trong thiết bị tự động hóa, máy công cụ CNC và dụng cụ chính xác, có một thành phần cốt lõi có vẻ đơn giản nhưng rất quan trọng - nó giống như một đường ray vô hình, mang theo chuyển động tốc độ cao và chính xác của thiết bị, đó là hướng dẫn tuyến tính. Là một thành phần quan trọng trong lĩnh vực truyền động cơ học, độ chính xác của thanh dẫn hướng tuyến tính quyết định trực tiếp đến mức hiệu suất của toàn bộ thiết bị. Hôm nay, chúng ta sẽ phân tích sâu hơn về "đường băng chính xác" của ngành công nghiệp hiện đại này.

1. Thanh dẫn hướng tuyến tính là gì?

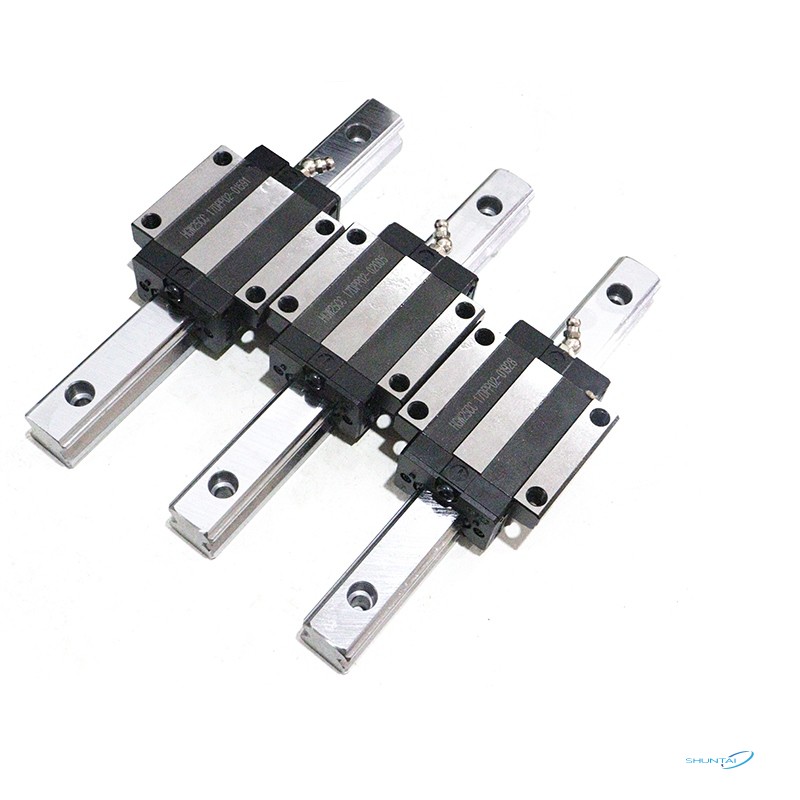

Thanh dẫn hướng tuyến tính là thiết bị truyền động chính xác được sử dụng để đạt được chuyển động qua lại tuyến tính. Nó bao gồm một thanh dẫn hướng và một thanh trượt. Thông qua chuyển động tròn của một viên bi thép hoặc con lăn trên đường ray, ma sát trượt được chuyển thành ma sát lăn, do đó đạt được chuyển động tuyến tính có độ chính xác cao, lực cản thấp.

Các tính năng cốt lõi:

Độ cứng cao: có thể chịu được tải trọng đa chiều

Độ chính xác cao: độ chính xác định vị lặp lại có thể đạt tới cấp độ micron

Ma sát thấp: hệ số ma sát lăn chỉ bằng 1/50 hệ số ma sát trượt

Tuổi thọ cao: tuổi thọ định mức thường là hàng chục ngàn km

2. Cấu trúc chính xác của thanh dẫn hướng tuyến tính

Thanh ray dẫn hướng

Được làm bằng thép hợp kim chất lượng cao (như GCr15) sau khi tôi tổng thể, độ cứng đạt HRC58-62 và độ nhám bề mặt của đường ray sau khi mài chính xác là Ra≤0.2μm.

Lắp ráp thanh trượt

Chứa các rãnh và bộ phận hồi lưu được gia công chính xác để duy trì chuyển động tuần hoàn của các bộ phận lăn. Các sản phẩm cao cấp sẽ sử dụng lồng nhựa để ngăn các bộ phận lăn va chạm với nhau.

Hệ thống phần tử lăn

Loại bi thép: phù hợp với tải trọng nhẹ và trung bình, tiết kiệm chi phí

Kiểu con lăn: khả năng chịu tải tăng lên 3-5 lần, sử dụng trong những trường hợp tải trọng nặng

Bi gốm: chống ăn mòn, không cần bôi trơn, sử dụng trong môi trường đặc biệt

Hệ thống niêm phong

Phớt mê cung đa kênh + tấm gạt kim loại, mức độ bảo vệ có thể đạt IP54 trở lên.

3. Đổi mới và công nghệ tiên tiến

Công nghệ tự bôi trơn

Giám sát thông minh

Cảm biến rung tích hợp và mô-đun phát hiện nhiệt độ để theo dõi tình trạng của thanh ray dẫn hướng theo thời gian thực.

Vật liệu tổng hợp

Bề mặt dẫn hướng phủ gốm + thanh trượt gia cố bằng sợi carbon, nhẹ hơn 40% và cứng hơn 25%.

Loại tốc độ cực cao

Sử dụng hệ thống hồi lưu đặc biệt, tốc độ tối đa có thể đạt tới 5m/s (các sản phẩm thông thường chỉ đạt khoảng 1-2m/s).

4. Quy tắc vàng để lựa chọn

Tính toán tải

Khi xét đến lực thẳng đứng, lực ngang và mô men lật cùng lúc, nên sử dụng phần mềm lựa chọn do nhà sản xuất cung cấp để phân tích lực.

Thiết kế bảo vệ

Môi trường chung: tấm chống bụi

Mảnh vụn kim loại: tấm cạo

Môi trường lỏng: hoàn toàn kín

V. Điểm bảo trì

Chu trình bôi trơn:

Bôi trơn mỡ: cứ 100km hoặc 6 tháng

Bôi trơn bằng dầu: môi trường làm việc liên tục đòi hỏi hệ thống dầu

Phương pháp vệ sinh:

Sử dụng chất tẩy rửa ray dẫn hướng đặc biệt và không sử dụng dung môi ăn mòn như acetone

Cảnh báo tính mạng:

Khi tiếng ồn khi vận hành tăng 15dB hoặc nhiệt độ tăng vượt quá 20℃, cần kiểm tra ngay lập tức

VI. Kết luận

Theo thống kê, quy mô thị trường thanh dẫn hướng tuyến tính toàn cầu dự kiến ​​sẽ đạt 5,8 tỷ đô la Mỹ vào năm 2025, với tốc độ tăng trưởng kép hàng năm là 7,2%. Là một kỹ sư cơ khí, hiểu biết sâu sắc về bí ẩn của "đường băng chính xác" này có thể truyền gen thể thao mạnh mẽ hơn vào thiết kế thiết bị. Lần tới khi bạn thấy máy công cụ CNC cắt mịn, nếu bạn có bất kỳ nhu cầu nào, vui lòng chọn shuntai của chúng tôi, Thuận Đài sẽ cung cấp cho bạn dịch vụ và hướng dẫn kỹ thuật tốt nhất.
